جزئیات محصول:
پرداخت:
|
نام محصول: | نوار صفحه | محل مبدا: | جیانگسو چین |
---|---|---|---|
ماده: | SS304 فولاد ضد زنگ | رنگ: | نقره |
قدرت: | متفاوت از مدل های مختلف | عمر: | > 10 سال |
برجسته: | صفحه نمایش فاضلاب، فاضلاب مرحله ای صفحه,step screen wastewater |

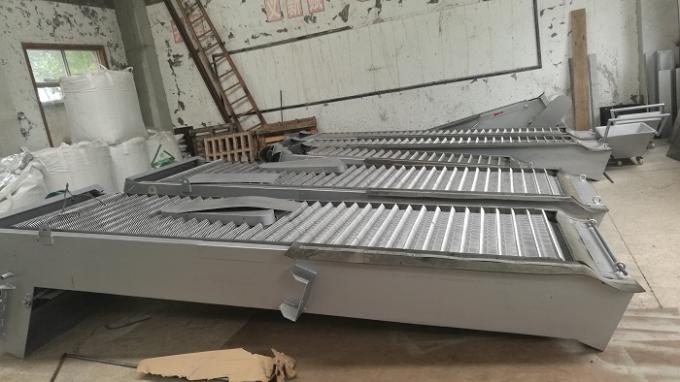

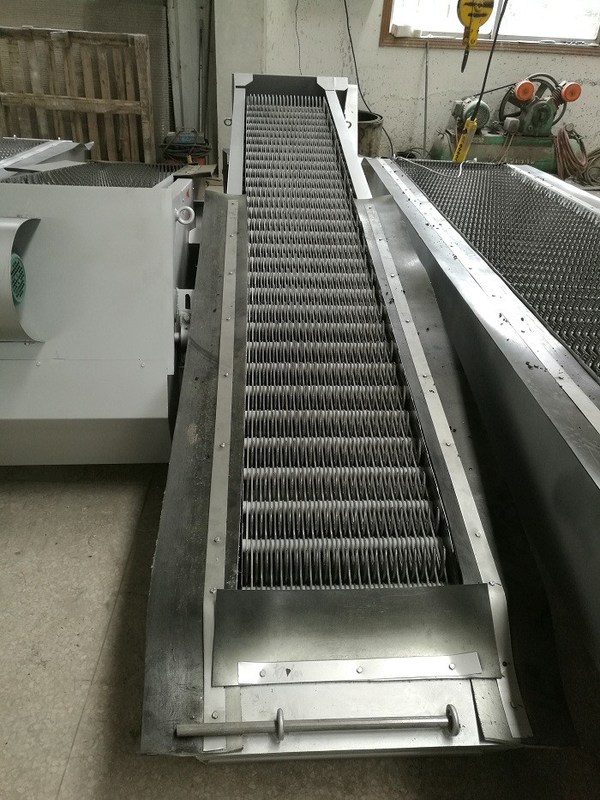

صفحه نمایش نوار فولادی مکانیکی حذف مواد جامد در صنایع کاغذ سازی
صفحه نمایش چرخان دوار در ورودی پمپ ایستگاه یا سیستم تصفیه آب نصب شده است. این است
متشکل از پایه ها، چاقوهای مخصوص شخم زدن، صفحه رک، زنجیره آسانسور و موتور
واحدهای واحدی و غیره. با توجه به سرعت جریان مختلف یا به فضای مختلفی مونتاژ می شود

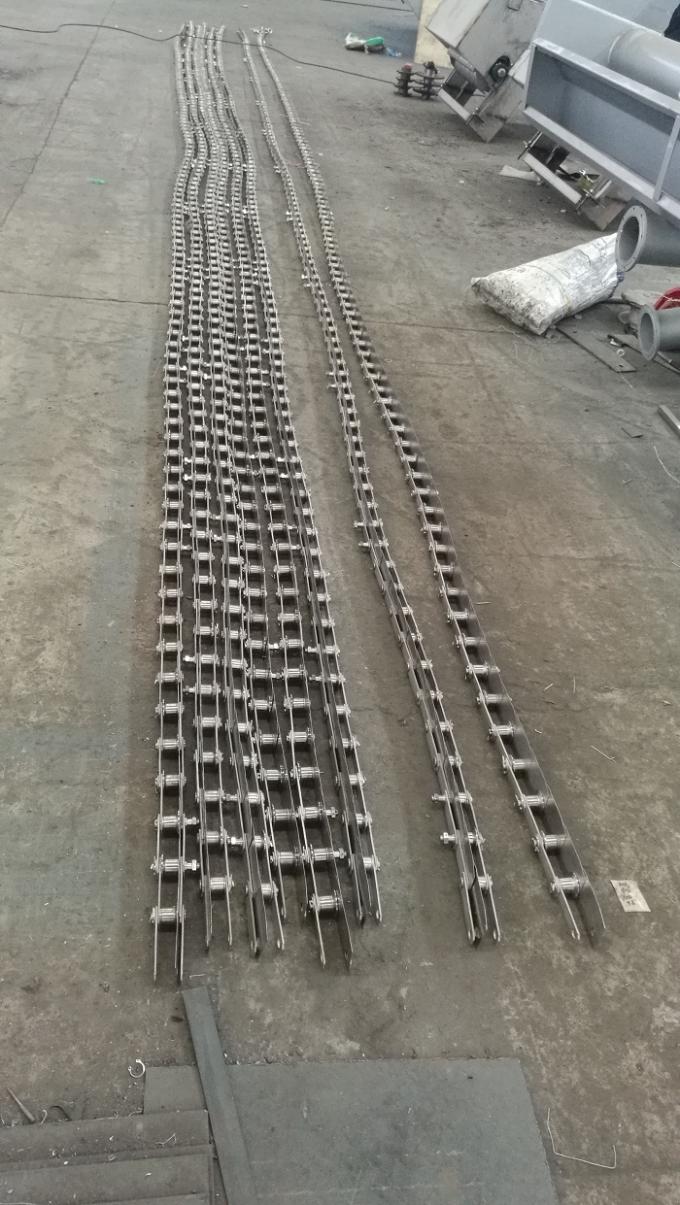

عرض کانال. صفحه راکت، که در زنجیره آسانسور ثابت شده است، شروع به حرکت در جهت عقربه های ساعت می کند
زیر درایو دستگاه رانندگی، باقی مانده از پایین به بالا با هم مخفی کنید
زنجیره آسانسور تحت اثر راهنمای فرمان و چرخ هدایت، باقی مانده تخلیه می شود
با گرانش در حالی که صفحه راکت به بالای صفحه نوار رسید. ریش تراش ها به سمت
پایین تجهیزات و شروع به کار برای دور دیگری، باقی مانده به طور مداوم حرکت می کند.
امکانات
♦ واحد رانندگی به طور مستقیم توسط کاهش دنده cycloidal یا دنده ی دنده های دنده ای است که توسط آن هدایت می شود
ماهیت پایداری کار، سر و صدای کم، توان بار بزرگ و راندمان بالا را نشان می دهد
انتقال
♦ ساختار ساده با اندازه جمع و جور، آسان برای نصب و حرکت. دستگاه می تواند خود را پاکسازی کند
در حالی که کار می کند، آسان برای حفظ.
♦ آسان برای کار، می توان به طور مستقیم در نقطه و یا از راه دور کنترل می شود.
♦ شامل دستگاه محافظت از اضافه بار، دستگاه به طور خودکار زمانی که بسته می شود
خرابی اتفاق می افتد برای جلوگیری از آسیب.
♦ هنگامی که عرض دستگاه بیش از 1500 میلی متر است، برای اطمینان از دستگاه به صورت موازی ساخته می شود
قدرت کلی
پارامترهای فنی
مدل | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
قطر طبل (میلی متر) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
طول طناب I (میلی متر) | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | ||
لوله حمل و نقل d (میلی متر) | 219 | 273 | 273 | 300 | 300 | 300 | 360 | 500 | ||
عرض کانال b (میلی متر) | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | ||
حداکثر عمق آب H4 (میلی متر) | 350 | 150 | 540 | 620 | 750 | 860 | 960 | 1050 | ||
زاویه نصب | 35 درجه | |||||||||
عمق کانال H1 (میلی متر) | 600-3000 | |||||||||
ارتفاع تخلیه H2 (میلی متر) | سفارشی | |||||||||
H3 (میلی متر) | تایید شده توسط نوع گیرنده | |||||||||
طول نصب A (میلی متر) | A = h * 1.43-0.48D | |||||||||
طول کل L (میلی متر) | L = H * 1.743-O.75D | |||||||||
نرخ جریان (m / s) | 1.0 | |||||||||
جلد (متر مکعب در ساعت) | مش (میلی متر) | 0.5 | 80 | 135 | 235 | 315 | 450 | 585 | 745 | 920 |
1 | 125 | 215 | 370 | 505 | 720 | 950 | 1205 | 1495 | ||
2 | 190 | 330 | 555 | 765 | 1095 | 1440 | 1830 | 2260 | ||
3 | 230 | 400 | 680 | 935 | 1340 | 1760 | 2235 | 2755 | ||
4 | 235 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | ||
5 | 250 | 465 | 795 | 1105 | 1575 | 2200 | 2935 | 3600 |
مدل پارامتر | HLCF-500 | HLCF-600 | HLCF-700 | HLCF-800 | HLCF-900 | HLCF-1000 | HLCF-1100 | HLCF-1200 | HLCF-1300 | HLCF-1400 | HLCF-1500 | ||
عمق جریان H3 (متر) | 1.0 | ||||||||||||
سرعت جریان V2 (m / s) | 0.8 | ||||||||||||
فاصله شبکه ب (میلی متر) | 1 | نرخ جریان Q (㎡ / s) | 0.03 | 0.04 | 0.05 | 0.06 | 0.07 | 0.08 | 0.08 | 0.09 | 0.10 | 0.11 | 0.12 |
3 | 0.07 | 0.09 | 0.10 | 0.12 | 0.14 | 0.16 | 0.18 | 0.20 | 0.22 | 0.24 | 0.26 | ||
5 | 0.09 | 0.11 | 0.14 | 0.16 | 0.18 | 0.21 | 0.23 | 0.26 | 0.28 | 0.31 | 0.33 | ||
10 | 0.11 | 0.14 | 0.17 | 0.21 | 0.24 | 0.27 | 0.30 | 0.33 | 0.37 | 0.4 | 0.43 | ||
15 | 0.13 | 0.16 | 0.20 | 0.24 | 0.27 | 0.31 | 0.34 | 0.38 | 0.42 | 0.45 | 0.49 | ||
20 | 0.14 | 0.17 | 0.21 | 0.25 | 0.29 | 0.33 | 0.37 | 0.41 | 0.45 | 0.49 | 0.53 | ||
25 | 0.14 | 0.18 | 0.22 | 0.27 | 0.31 | 0.35 | 0.39 | 0.43 | 0.47 | 0.51 | 0.55 | ||
30 | 0.15 | 0.19 | 0.23 | 0.27 | 0.32 | 0.36 | 0.4 | 0.45 | 0.49 | 0.53 | 0.57 | ||
40 | 0.15 | 0.20 | 0.24 | 0.29 | 0.33 | 0.38 | 0.42 | 0.46 | 0.51 | 0.55 | 0.6 | ||
50 | 0.16 | 0.20 | 0.25 | 0.29 | 0.34 | 0.39 | 0.43 | 0.48 | 0.52 | 0.57 | 0.61 |
