جزئیات محصول:
پرداخت:
|
نام محصول: | نوار صفحه | محل مبدا: | جیانگسو چین |
---|---|---|---|
ماده: | SS304 فولاد ضد زنگ | مدل: | 1000 |
قطر طبل (میلی متر): | 700 | لوله حمل و نقل d (میلی متر): | 273 |
برجسته: | صفحه نمایش فاضلاب، صفحه نمایش خوب فیزیکی,sewage bar screen |

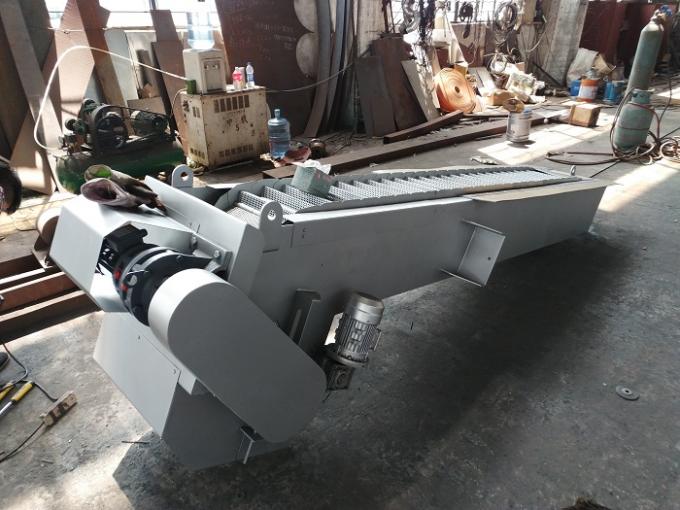

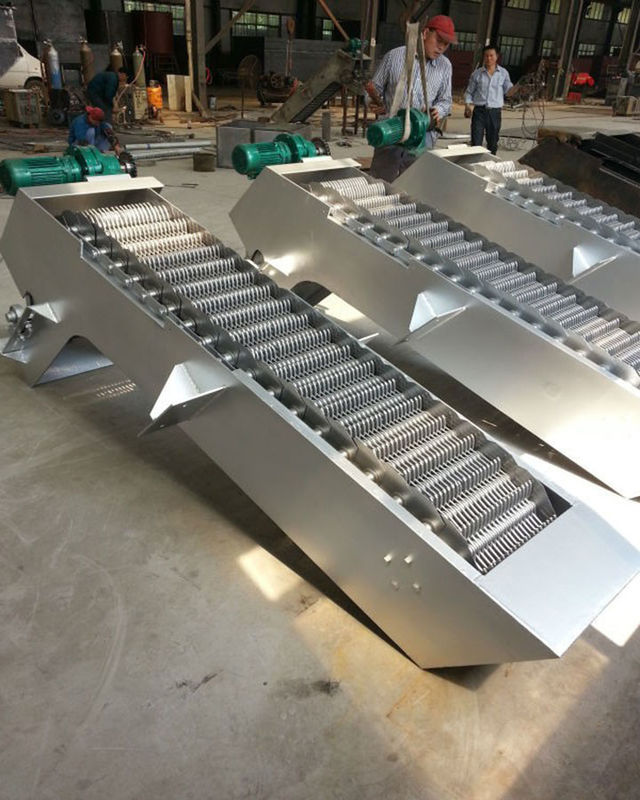

صفحه نمایش نوار مکانیکی فولاد ضد زنگ با خودکار خود تمیز کردن
صفحه نوار اساسا متشکل از دستگاه رانده شده، تاسیسات دندان خاردار، تاسیسات فلاشینگ و غیره است
مجهز به یک گروه از زنجیر چرخ دنده چرخ دنده توسط یک دنده غول پیکر منحصر به فرد، رانده شده توسط موتور گیربکس،
زنجیر چرخ دنده ای چرخ دنده به عنوان جریان معکوس حرکت می کند.
هنگامی که زنجیره دنده خاردار به علت راهنمایی ژنو کار می کند به سمت پیشرفت تجهیزات می پردازد
چرخ و منحنی، که باعث می شود حرکت نسبی خود تمیز بین هر گروه راکت
دندان، بیشتر از جامد است که توسط گرانش افتاده است. قطعات دیگر پاك كردن انواع سوپاپ ها
دندان رادیکر با حرکتی معکوس sweeper.
امکانات
♦ واحد رانندگی به طور مستقیم توسط کاهش دنده cycloidal یا دنده ی دنده های دنده ای است که توسط آن هدایت می شود
ماهیت پایداری کار، سر و صدای کم، توان بار بزرگ و راندمان بالا را نشان می دهد
انتقال
♦ ساختار ساده با اندازه جمع و جور، آسان برای نصب و حرکت. دستگاه می تواند خود را پاکسازی کند
در حالی که کار می کند، آسان برای حفظ.
♦ آسان برای کار، می توان به طور مستقیم در نقطه و یا از راه دور کنترل می شود.
♦ شامل دستگاه محافظت از اضافه بار، دستگاه به طور خودکار زمانی که بسته می شود
خرابی اتفاق می افتد برای جلوگیری از آسیب.
♦ هنگامی که عرض دستگاه بیش از 1500 میلی متر است، برای اطمینان از دستگاه به صورت موازی ساخته می شود
قدرت کلی
پارامترهای فنی
مدل | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
قطر طبل (میلی متر) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
طول طناب I (میلی متر) | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | ||
لوله حمل و نقل d (میلی متر) | 219 | 273 | 273 | 300 | 300 | 300 | 360 | 500 | ||
عرض کانال b (میلی متر) | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | ||
حداکثر عمق آب H4 (میلی متر) | 350 | 150 | 540 | 620 | 750 | 860 | 960 | 1050 | ||
زاویه نصب | 35 درجه | |||||||||
عمق کانال H1 (میلی متر) | 600-3000 | |||||||||
ارتفاع تخلیه H2 (میلی متر) | سفارشی | |||||||||
H3 (میلی متر) | تایید شده توسط نوع گیرنده | |||||||||
طول نصب A (میلی متر) | A = h * 1.43-0.48D | |||||||||
طول کل L (میلی متر) | L = H * 1.743-O.75D | |||||||||
نرخ جریان (m / s) | 1.0 | |||||||||
جلد (متر مکعب در ساعت) | مش (میلی متر) | 0.5 | 80 | 135 | 235 | 315 | 450 | 585 | 745 | 920 |
1 | 125 | 215 | 370 | 505 | 720 | 950 | 1205 | 1495 | ||
2 | 190 | 330 | 555 | 765 | 1095 | 1440 | 1830 | 2260 | ||
3 | 230 | 400 | 680 | 935 | 1340 | 1760 | 2235 | 2755 | ||
4 | 235 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | ||
5 | 250 | 465 | 795 | 1105 | 1575 | 2200 | 2935 | 3600 |
مدل پارامتر | HLCF-500 | HLCF-600 | HLCF-700 | HLCF-800 | HLCF-900 | HLCF-1000 | HLCF-1100 | HLCF-1200 | HLCF-1300 | HLCF-1400 | HLCF-1500 | ||
عمق جریان H3 (متر) | 1.0 | ||||||||||||
سرعت جریان V2 (m / s) | 0.8 | ||||||||||||
فاصله شبکه ب (میلی متر) | 1 | نرخ جریان Q (㎡ / s) | 0.03 | 0.04 | 0.05 | 0.06 | 0.07 | 0.08 | 0.08 | 0.09 | 0.10 | 0.11 | 0.12 |
3 | 0.07 | 0.09 | 0.10 | 0.12 | 0.14 | 0.16 | 0.18 | 0.20 | 0.22 | 0.24 | 0.26 | ||
5 | 0.09 | 0.11 | 0.14 | 0.16 | 0.18 | 0.21 | 0.23 | 0.26 | 0.28 | 0.31 | 0.33 | ||
10 | 0.11 | 0.14 | 0.17 | 0.21 | 0.24 | 0.27 | 0.30 | 0.33 | 0.37 | 0.4 | 0.43 | ||
15 | 0.13 | 0.16 | 0.20 | 0.24 | 0.27 | 0.31 | 0.34 | 0.38 | 0.42 | 0.45 | 0.49 | ||
20 | 0.14 | 0.17 | 0.21 | 0.25 | 0.29 | 0.33 | 0.37 | 0.41 | 0.45 | 0.49 | 0.53 | ||
25 | 0.14 | 0.18 | 0.22 | 0.27 | 0.31 | 0.35 | 0.39 | 0.43 | 0.47 | 0.51 | 0.55 | ||
30 | 0.15 | 0.19 | 0.23 | 0.27 | 0.32 | 0.36 | 0.4 | 0.45 | 0.49 | 0.53 | 0.57 | ||
40 | 0.15 | 0.20 | 0.24 | 0.29 | 0.33 | 0.38 | 0.42 | 0.46 | 0.51 | 0.55 | 0.6 | ||
50 | 0.16 | 0.20 | 0.25 | 0.29 | 0.34 | 0.39 | 0.43 | 0.48 | 0.52 | 0.57 | 0.61 |
